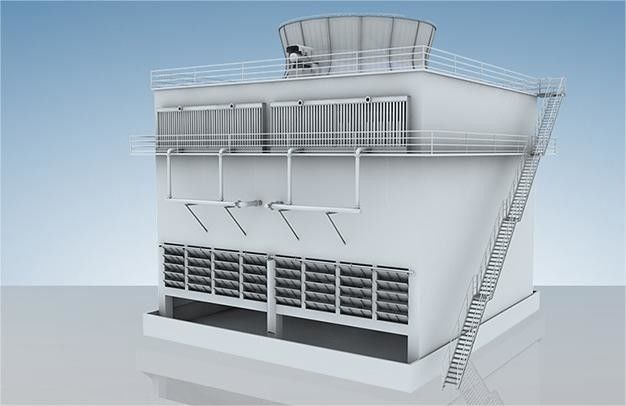

Torre de refrigeración de contraflujo de 500m3/H-4500m3/H Torre de refrigeración de circuito abierto
Principio de trabajo:
El agua caliente entra en la torre de enfriamiento desde arriba, generalmente a través de tuberías.
Un ventilador u otro equipo de ventilación en la parte inferior de la torre introduce aire de enfriamiento en la parte inferior de la torre de enfriamiento.
El agua caliente fluye a través de la capa de embalaje e intercambia calor con el aire de enfriamiento que se eleva.
El calor del agua caliente se transfiere al aire, haciendo que la temperatura del agua baje, mientras que el aire se calienta y elimina el calor.
Áreas de aplicación:
Las torres de enfriamiento abiertas de contraflujo se utilizan ampliamente en centrales eléctricas, plantas químicas, refinerías y otros sitios industriales para enfriar el agua circulante,líquidos de refrigeración u otro agua o fluidos calientes generados por el proceso de producción.
Estas torres de refrigeración ayudan a mantener la temperatura de funcionamiento normal de los equipos industriales y reducen las emisiones de calor del proceso de producción.
Mantenimiento y optimización del rendimiento:
Las torres de refrigeración abiertas de contraflujo requieren un mantenimiento regular, incluida la limpieza del embalaje, la comprobación de las tuberías y válvulas, etc.
La optimización del rendimiento de la torre de enfriamiento se puede lograr mediante una selección adecuada de embalaje, ajuste del ventilador y control de la circulación del fluido para garantizar la mejor eficiencia de intercambio de calor.
Especificación del producto:
| Tipo de producto |
capacidad de agua m3/h |
Tamaño exterior |
el ventilador |
tubo de entrada de agua DN ((mm) |
agua Distribución altura del tubo En el caso de los |
otro tamaño |
peso |
normalidad ruido de localización dB (A) |
|||||||||
| B ((mm) |
H (mm) |
Diámetro En el caso de los |
volumen de aire x10^4m3 |
potencia del motor N ((KW) |
B. El trabajo1 |
- ¿ Qué? |
H1 |
H2 |
A. No |
seco t |
tamaño del concreto - ¿ Qué?3 |
húmedo t |
|||||
| 10NH-500 |
500 |
6400 |
9200 |
4000 |
32.4 |
22 |
350 |
5200 |
3200 |
19200 |
2700 |
6500 |
2121 |
15.4 |
24 |
91.8 |
≤ 75 años |
| 10NH-750 |
750 |
7800 |
10376 |
5000 |
48 |
30 |
450 |
5750 |
3900 |
23400 |
3200 |
7300 |
2352 |
22.1 |
29 |
118.2 |
No más75 |
| 10NH-1000 |
1000 |
9000 |
11555 |
6000 |
64 |
45 |
500 |
6300 |
4500 |
27000 |
3700 |
7900 |
2526 |
28.4 |
36 |
148.4 |
≤ 75 años |
| 10NH-1500 |
1500 |
11000 |
13228 |
7000 |
96 |
75 |
600 |
7150 |
5500 |
33000 |
4200 |
9200 |
4784 |
40.3 |
60 |
235.6 |
≤ 75 años |
| 10NH-2000 |
2000 |
12800 |
14500 |
8000 |
130 |
92 |
700 |
7250 |
6400 |
38400 |
4500 |
9750 |
5184 |
53.9 |
77 |
306.9 |
≤ 75 años |
| 10NH-2500 |
2500 |
14400 |
14550 |
8530 |
157 |
110 |
800 |
7250 |
7200 |
43200 |
4500 |
9750 |
5034 |
65.7 |
100 |
409.3 |
< 75 años |
| 10NH-3000 |
3000 |
15800 |
15350 |
8530 |
190 |
132 |
900 |
7500 |
7900 |
47400 |
4700 |
10550 |
5534 |
77.6 |
120 |
473.2 |
≤ 75 años |
| 10NH-3500 |
3500 |
17000 |
15400 |
8530 |
218.5 |
160 |
900 |
7600 |
4250 |
34000 |
5000 |
10600 |
5584 |
86.5 |
180 |
651 |
≤ 75 años |
| 10NH-4000 |
4000 |
18200 |
16112 |
9140 |
252 |
185 |
1000 |
7800 |
4550 |
36400 |
5200 |
11050 |
5734 |
99.1 |
200 |
728.5 |
≤ 75 años |
| 10NH-4500 |
4500 |
19300 |
16712 |
9140 |
282 |
220 |
1000 |
8100 |
4825 |
38600 |
5500 |
11650 |
6034 |
109 |
220 |
805.1 |
≤ 75 años |
|
Condición de diseño: temperatura wb=28°C presión barométrica = 1,004x10^5 Pa temperatura del agua de entrada=43°C temperatura del agua de salida=33°C |
Nota: 1El peso del equipo se calcula en unidades de una sola torre. 2.el peso en seco es el peso del producto de entrega, el tamaño de hormigón es la estructura de hormigón 3.La gravedad específica del hormigón se calcula en 2,6 t/m3, el peso húmedo es el peso de operación de la torre |
||||||||||||||||
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
