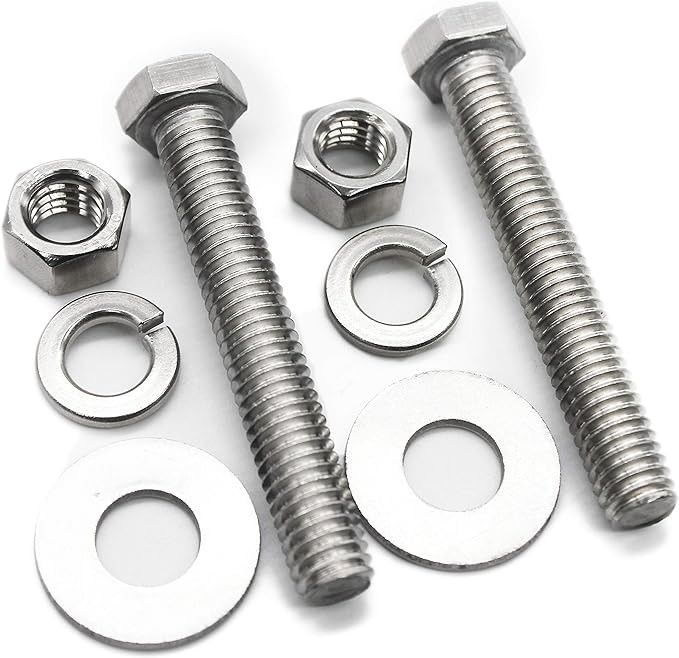

GB Estándar de acero inoxidable para cabeza hexagonal para cabeza hexagonal
Material del perno de la cabeza hexagonal:
El material del perno tiene un impacto importante en su rendimiento y vida útil. De acuerdo con diferentes entornos de uso y requisitos, se deben seleccionar materiales adecuados.,Los tornillos de acero inoxidable son adecuados para entornos corrosivos como las industrias marítima y química, mientras que los tornillos de acero al carbono ordinario son adecuados para conexiones estructurales generales.
Las dimensiones de los pernos de cabeza hexagonal:
El tamaño del perno, incluido el diámetro, la longitud, etc., debe seleccionarse de acuerdo con el grosor de la conexión y la fuerza de precarga requerida.la longitud del perno debe cumplir los requisitos del grosor de la pieza de conexiónEl diámetro del perno debe seleccionarse de acuerdo con el tamaño de la fuerza de pretensión.Esto conducirá al desperdicio., y si es demasiado pequeño, puede que no cumpla con los requisitos.
Especificación de los pernos de cabeza hexagonal:
| d | El S | H. | r y | D | L (rango) | Peso (kg) de 100 mm | L (serie) |
| 10 | 17 | 7 | 0.5 | 19.6 | 20 a 200 | 0.072 |
20,25,30,35, 40,45,50,55, 60,65,70,75, 80,90,100,110, 120,130,140, 150,160,180, 200,220,240,260 |
| 12 | 19 | 8 | 0.8 | 21.9 | 25 a 260 | 0.103 | |
| -14 años. | 22 | 9 | 25.4 | 25 a 260 | 0.141 | ||
| 16 | 24 | 10 | 1 | 27.7 | Entre 30 y 300 | 0.185 | |
| -18 años. | 27 | 12 | 31.2 | Entre 35 y 300 | 0.242 | ||
| 20① | 30 | 13 | 34.6 | Entre 35 y 300 | 0.304 | ||
| - 22 años. | 32 | 14 | 36.9 | Entre 50 y 300 | 0.369 | ||
| 24① | 36 | 15 | 1.5 | 41.6 | 55 a 300 | 0.459 | |
| - 27 años. | 41 | 17 | 47.3 | Entre 60 y 300 | 0.609 | ||
| 30① | 46 | 19 | 53.1 | Entre 30 y 300 | 0.765 | ||
| 36① | 55 | 23 | 2 | 63.5 | Entre 80 y 300 | 1.166 | |
| 42 | 65 | 26 | 75 | Entre 80 y 300 | 1.68 | ||
| 48 | 75 | 30 | 86.5 | 110 a 300 | 1.857 | ||
| 56 | 85 | 35 | 98 | 160 a 380 años | 2.646 | ||
| 64 | 95 | 40 | 3 | 109 | 180 a 380 | 3.561 | |
| 72 | 105 | 45 | 120 | 4.626 | |||
| 80 | 115 | 50 | 132 | 200 a 380 | 5.864 | ||
| 90 | 130 | 57 | 150 | 220 a 500 | 7.584 | ||
| 100 | 145 | 63 | 167 | 8.802 |
Nota:
1. L0 no incluye la cola de tornillo. Cuando L≤125: L0=2d+6; cuando L>125~200: L0=2d+12; cuando L>200: L0=2d+25.
2Ejemplo de marcado: el perno M10×100GB5-76 está representado como un perno de cabeza hexagonal con un diámetro de 10 mm, una longitud de 100 mm, un hilo ordinario grueso, propiedades mecánicas de nivel 5.9, y sin tratamiento de superficie. 1Sólo tornillos de cuña
