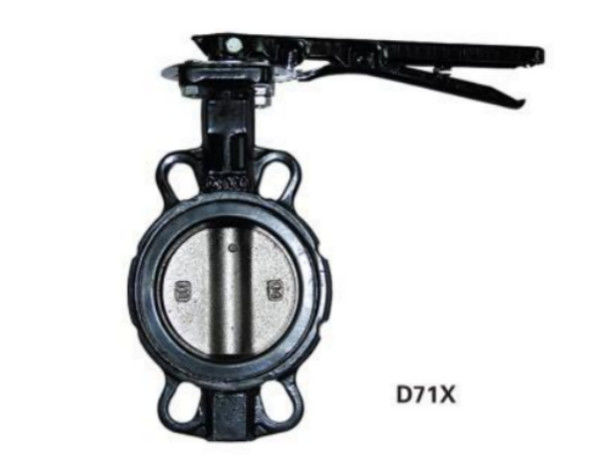

Tipo LT de oblea de alto rendimiento válvula de mariposa hierro fundido fugas cero
Estructura:
Una válvula de mariposa de obleas consta de un cuerpo redondo o en forma de disco con una abertura central y un elemento de cierre en forma de disco o mariposa dentro del cuerpo.conocido como el disco de mariposa o obleaEl cuerpo de la válvula tiene bridas a ambos lados para una fácil instalación entre bridas de tubería.
Operación:
Cuando el disco está en posición cerrada, bloquea el flujo por completo, y cuando está completamente abierto, bloquea el flujo.permite el flujo máximo a través de la válvulaEl disco se puede colocar en cualquier lugar intermedio para regular la velocidad de flujo.
Parámetros:
| El nombre de la vía | 尺寸Size ((mm) | Peso (en kg) | |||||||||||||
| A. No | B. El trabajo | C. Las | D | - ¿ Qué? | H. | D1 | N-φ | - ¿ Qué? | ¿ Qué es? | n1-φ1 | F2 | G. | |||
| En el caso de los | pulgadas | Se trata de un proyecto de investigación.6 | |||||||||||||
| 50 | 2 ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | - ¿Qué pasa?7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | - ¿Qué pasa?7 | 12.6 | 137 | 4.2 |
| 80 | 3 ¢ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8 - M16 | 77 | 57.15 | - ¿Qué pasa?7 | 12.6 | 189 | 4.7 |
| 100 | Cuatro | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8 - M16 | 92 | 69.85 | 4 a 10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8 - M16 | 92 | 69.85 | 4 a 10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ¢ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8 - M20 | 92 | 69.85 | 4 a 10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12 - M24 |
115 | 88.9 | - ¿Qué es eso?3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12 - M20 12 - M24 |
115 | 88.9 | - ¿Qué es eso?3 | 28.45 | 393 | 26.8 |
| 300 | 12 ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12 - M20 12 - M24 |
140 | 107.95 | - ¿Qué es eso?3 | 31.6 | 462 | 40 |
| 350 | 14 ¢ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
Las demás: Las demás: |
140 | 107.95 | - ¿Qué es eso?3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
Las demás: Las demás: |
197 | 158.75 | 4-20. ¿Qué quieres decir?6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20 - M24 20 - M27 |
197 | 158.75 | 4-20. ¿Qué quieres decir?6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20 - M24 20 - M30 |
197 | 158.75 | 4-20. ¿Qué quieres decir?6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20 - M27 20 - M33 |
276 | 215.9 | ¿Qué es esto?2 | 50.65 | 821 | 270 |
Nota:
La válvula de mariposa de tipo "LT" es adecuada para dos niveles de presión: PN1.0/PN1.6MPa. Hay dos tamaños en cada cuadrícula en la tabla, que indican PN1.0/PN1.6MPa respectivamente.Para las dimensiones de conexión de nivel de presión, las dimensiones de conexión de la brida de la tubería conectada a la válvula se refieren a la tabla de dimensiones de conexión de la brida.eléctrico, neumáticos y otros dispositivos de transmisión.
La estructura, el funcionamiento y los materiales de las partes de la válvula de mariposa tipo "LT" son los mismos que los del tipo "A".La diferencia es que el tipo "A" puede ser conectado centralmente entre dos bridas de tubería a través de pernos (o pernos hexagonales extendidos).e. tipo de clips).
Además de estar conectado entre dos tuberías a través de dos tornillos hexagonales ordinarios, el tipo "LT" también se puede instalar en el extremo de la tubería (es decir, tipo de abrazadera única) y utilizar como una válvula de drenaje,pero el uso del extremo del tubo debe especificarse en el contrato de pedido.
Las dimensiones de conexión de las bridas cumplen las normas G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 y otras normas, y deben ser especificadas por el usuario en el contrato.
Ventajas:
Diseño compacto y ligero, lo que facilita su instalación y manejo.
Operación rápida y fácil con un movimiento de un cuarto de giro.
Buenas características de control de flujo y baja caída de presión.
Es rentable en comparación con otros tipos de válvulas.
Adecuado para diversas aplicaciones, incluyendo HVAC, tratamiento de agua, procesos químicos e industriales.
Aplicaciones:
Las válvulas de mariposa de obleas se utilizan comúnmente en aplicaciones donde el espacio y el peso son restricciones, como en sistemas HVAC, plantas de tratamiento de agua y procesos industriales.Son adecuados para controlar el flujo de líquidos, gases y lodos en una amplia gama de industrias.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
