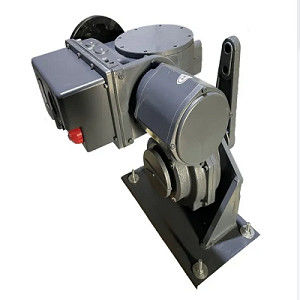

Actuador eléctrico de válvula de cuarto giro de la serie SD Actuador eléctrico motorizado

Actuador eléctrico de válvula de cuarto giro de la serie SD Actuador eléctrico motorizado

Válvula de actuador de cuarto giro:

Los actuadores eléctricos de cuarto giro utilizan energía eléctrica para abrir, cerrar o acelerar válvulas que requieren un posicionamiento muy preciso.Están diseñados para automatizar el funcionamiento preciso de las válvulas que se abren y cierran a través de un movimiento rotativo de 90 ° (un cuarto de giro), como las válvulas de bolas, las válvulas de enchufe, las válvulas de estrangulamiento, las válvulas de descarga y las válvulas de mariposa.Los actuadores rotativos de cuarto de giro también se pueden utilizar para automatizar los amortiguadores para regular el flujo de aire en chimeneas y equipos de manipulación de aire para la industria HVAC.

Actuadores de válvulas de cuarto girocan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplySu diseño compacto y su peso relativamente ligero son ideales para situaciones en las que el espacio de instalación es limitado, lo que permite un espacio libre adicional para opciones alternativas de tuberías.

Especificación del actuador de válvula eléctrica de cuarto giro:

Función técnica del actuador eléctrico de cuarto giro:

1Menú de depuración en chino e inglés, simple e intuitivo
2Apoya 3 métodos de control: (todos son aislamiento óptico de pareja)
A. El control del tipo de interruptor puede elegir el control de corrida o el control de ahorro.
B. Estándar de control analógico de 4 a 20 mA, impedancia de la señal de entrada de 100Ω, impedancia de la señal de salida < 750Ω. (configuración estándar)
C. Control del bus MODBUS (opcional)
3Tiene funciones de identificación y corrección de la secuencia de fases. La energía trifásica no necesita identificar la secuencia de fases, y el dispositivo puede funcionar normalmente cuando está conectado.
4El actuador de pérdida de fase de la fuente de alimentación de tres fases se detiene automáticamente y muestra la pérdida de fase.
5Hay varias medidas de protección:
A. Límites electrónicos
B. Protección contra el exceso de par
C. Protección contra la interrupción de la señal, mantenimiento en posición, totalmente cerrado, totalmente abierto, tres métodos para elegir
D. Protección contra el sobrecalentamiento del motor
E. Protección del rotor estancado, cuando hay un comando de control, después de 8S, no hay acción de retroalimentación y se considera estancado.
6- Equipado con 4 vías de alarma de contacto seco, los elementos de alarma se pueden seleccionar a través de la configuración
7Control de alta precisión, error ≤ ± 1%, frenado con frenado de reacción retardada y fluctuación de corriente pequeña.
8Con función de control de emergencia ESD.
9El nivel de protección más alto es IP67.

10Implementar las normas IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 y las referencias.
