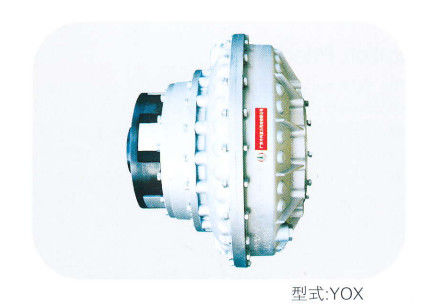

Serial YOX acoplamiento de fluido hidráulico limitador del par acoplamientos de fluido de llenado constante

Serial YOX acoplamiento de fluido hidráulico limitador del par acoplamientos de fluido de llenado constante

Principio de trabajo:

Principio de funcionamiento de la serie YOXAcoplamiento de fluido hidráulico que limita el par: llenar la cámara de trabajo del acoplamiento con una cierta cantidad de fluido de trabajo (generalmente aceite de turbina n.o 32),y la rueda de trabajo y la rueda de la bomba obtienen energía mecánica del motor eléctrico y la convierten en energía cinética líquida, empujando la turbina a girar, la turbina convierte la energía cinética del líquido en energía mecánica, y impulsa la máquina de trabajo a trabajar a través del eje de salida, una y otra vez,Realizar la transferencia de energía del motor principal a la máquina de trabajo.

Características:

1Proteger el motor y mejorar la capacidad de arranque del motor de la jaula de ardilla.
2. acortar el tiempo de arranque del motor y reducir la corriente media durante el proceso de arranque.
3Reducir el choque de arranque y la vibración y evitar la sobrecarga de energía.
4En un sistema de accionamiento multi-máquina, la carga de cada motor puede ser equilibrada.
5. estructura simple, fiable, sin desgaste mecánico y sin mantenimiento especial.

Datos técnicos principales: (incluidos YOX, YOX II, YOXn)

Notas: YOX son el tipo normal con tiempo de arranque de 10-22S.

Dibujos estructurales:

Transmisión l:YOX Tipo de transmisión de ruedas exteriores de cavidad única
1Motor eléctrico
2. acoplamientos de filtración de fluido constante
3. Reducción

Tipo de transmisión Il:YOXn de una sola cavidad con tracción externa
1Motor eléctrico
2. acoplamientos de líquido de llenado constante
3- Es una polea.
