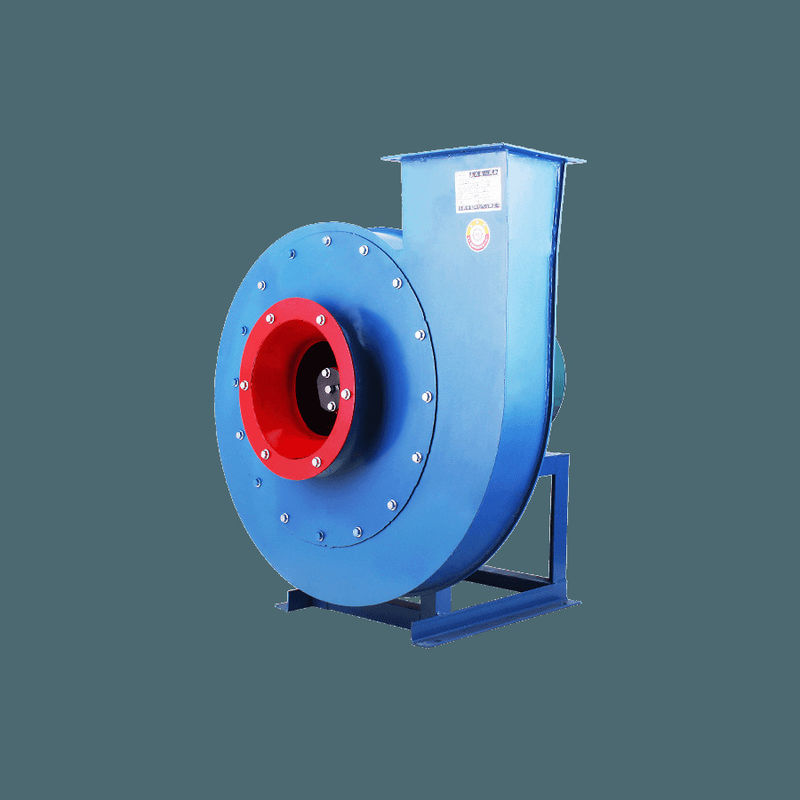

G4-73 Y4-73 Steel Centrifugal Blower Induced Draft Fans For Boiler Ventilation

G4-73 Y4-73 Centrífugas de acero con soplador inducido para ventilación de calderas

  • Resaltar

    Y4-73 Soplador centrífugo de acero

    ,

    Bloqueador centrífugo de 1450 rpm

    ,

    Ventiladores de corriente de 730 rpm inducidos

  • Nombre del producto
    Ventiladores de ventilación centrífuga
  • Utilización
    Ventilación
  • Industria de las aplicaciones
    Molino de acero, textil, químico, fundición, petróleo, horno y otros
  • Especificación
    Según las necesidades del cliente
  • El material
    Acero de acero/de carbono inoxidable
  • Velocidad
    Se aplicarán las reglas siguientes:
  • Lugar de origen
    China.
  • Número de modelo
    G4-73, Y4-73

G4-73 Y4-73 Centrífugas de acero con soplador inducido para ventilación de calderas

G4-73 Y4-73 Centrífugas de acero con soplador inducido para ventilación de calderas

1. Resumen


G4-73 Y4-73Soplador centrífugo de acero y ventiladores de corriente de aire inducidosson adecuados para sistemas de ventilación y ventiladores de corriente inducida de calderas de vapor con una capacidad inferior a 670 t/h en centrales térmicas. Cuando no existan otros requisitos especiales,G4-73 también puede utilizarse para ventilación de minas y ventilación general.
El medio transportado por el ventilador es el aire y la temperatura máxima no excederá de 80 °C; el medio transportado por el ventilador de corriente de aire inducido es el gas de combustión,y la temperatura máxima no exceda de 250°C.
Frente al ventilador de corriente de aire inducida se instalará un dispositivo de eliminación de polvo para reducir al máximo el contenido de polvo de los gases de escape que entren en el ventilador.De acuerdo con las condiciones generales de uso de la central eléctrica, la eficiencia de eliminación del polvo no será inferior al 85%.

2. Características


(1) ElVentilador centrífugo y ventiladores de corriente de aire inducidosestán hechos de una sola succión, cada uno con un total de 12 números de máquina N28~28.
(2) El ventilador tiene dos direcciones de rotación: izquierda y derecha. Visto desde un extremo del motor, el impulsor que gira en el sentido de las agujas del reloj se llama ventilador de la derecha, representado por "derecha";el impulsor que gira en sentido contrario a las agujas del reloj se llama ventilador izquierdo, representado por "izquierda".
(3) La posición de salida del ventilador se expresa por el ángulo de la salida de aire de la caja.
(4) El modo de transmisión de los ventiladores es de tipo D, y todos ellos son accionados por acoplamientos elásticos.

3Especificación

G4-73 Tabla de rendimiento del ventilador del soplador centrífugo
Número del motor Velocidad
R/min
Flujo
M3 / h
Presión total Eficiencia (%) El poder
/KW

El poder requerido

/KW

Motor eléctrico
Modelo Potencia en kW
8D 1450 16156 2104 79.4 11.80 13.85 Y180M-4 18.5
18244 2095 83.2 12.67 14.86
20442 2072 85.7 13.63 15.99
22530 2018 87 14.42 16.92
24618 1924 86.8 15.06 17.67
26706 1794 85.6 15.45 18.13
28904 1611 82.8 15.53 18.22
30993 1400 79.4 15.11 17.73
10D 1450 31554 3301 79.4 36.02 42.27 Se aplicará el procedimiento siguiente: 55
35633 3287 83.2 38.66 45.36
39926 3251 85.7 41.58 48.79
44004 3166 87 44.0 51.64
48083 3018 86.8 45.95 53.92
52161 2813 85.6 47.15 55.32
56455 2525 82.8 47.39 55.61
60533 2194 79.4 46.12 54.11
12D 1450 54526 4777 79.4 89.63 105.17 Se aplicarán los siguientes requisitos: 132
61574 4756 83.2 96.19 112.87
68992 4705 85.7 103.46 1231.40
76040 4582 87 109.49 128.47
83088 4366 86.8 114.33 134.15 Se aplicará el procedimiento siguiente: 160
90135 4069 85.6 117.31 137.65
97554 3650 82.8 117.92 138.36
104600 3171 79.4 114.75 134.65
14D 1450 86586 6541 79.4 193.71 227.30 Y355-4 280
97777 6513 83.2 207.90 243.96
109550 6442 85.7 223.63 262.41
120740 6272 87 236.66 277.7
131940 5975 86.8 247.13 289.99 Y355-4 315
143130 5566 85.6 253.56 297.53
154910 4990 82.8 254.89 299.10
166100 4333 79.4 248.02 291.04
16D 960 85571 3709 79.4 109.60 128.60 Y355-6 185
96631 3693 83.2 117.63 138.03
108270 3653 85.7 126.53 148.47
119330 3558 87 133.91 159.12
130390 3391 86.8 139.83 164.08
141450 3161 85.6 143.46 168.33
153090 2836 82.8 144.21 169.22
164150 2465 79.4 140.33 164.66
18D 730 92648 2705 79.4 86.85 101.91 El número y el número de unidades de producción 132
104620 2693 83.2 93.21 109.37
117220 2664 85.7 100.26 117.64
129200 2595 87 106.1 124.49
141170 2474 86.8 110.79 130
153150 2306 85.6 113.67 133.37
165750 2070 82.8 114.27 134.09
177730 1880 79.4 111.19 130.46
20D 730 127080 3347 79.4 147.07 172.58 Se trata de los siguientes: 220
143510 3333 83.2 157.84 185.21
160800 3297 85.7 169.79 199.23
177230 3211 87 179.68 210.85
193660 3060 86.8 187.63 220.16 Se trata de los siguientes: 250
210080 2853 85.6 192.51 225.89
227370 2560 82.8 193.52 227.07
243800 2225 79.4 188.30 220.96

Y4-73 Ventilador de corriente de aire con conducción centrífuga Cuadro de rendimiento
Número del motor Velocidad
R/min
Flujo
M3/h
Presión total
¿ Qué pasa?

Eficiencia

(%)

El poder
/KW

El poder requerido

/KW

Motor eléctrico
Modelo Potencia en kW
8D 1450 16156 1303 79.4 7.33 9.73 Se aplicará el procedimiento siguiente: 11
18244 1298 83.2 7.87 10.44
20442 1284 85.7 8.46 11.23 Se aplicará el procedimiento siguiente: 15
22530 1250 87 8.96 11.89
24618 1192 86.8 9.35 12.41
26706 1112 85.6 9.60 12.73
28904 998 82.8 9.65 12.80
30993 868 79.4 9.39 12.45
9D 1450 23003 1651 79.4 13.21 17.52 Se aplicará el procedimiento siguiente: 22
25976 1644 83.2 14.18 18.81
29106 1627 85.7 15.25 20.23
32079 1584 87 16.14 21.41
35052 1531 86.8 16.85 22.36 Se aplicará el procedimiento siguiente: 30
39926 1509 85.6 17.29 22.94
41155 1365 82.8 17.38 23.06
44128 1200 79.4 16.91 22.44
12D 1450 54526 2949 79.4 55.67 73.85 Se aplicará el procedimiento siguiente: 90
61574 2936 83.2 59.75 79.26
68992 2905 85.7 64.27 85.26
76040 2829 87 68.01 90.23 Se aplicarán los siguientes requisitos: 110
83088 2697 86.8 71.02 94.21
90135 2514 85.6 72.87 96.67
97554 2256 82.8 73.25 97.17
104600 1961 79.4 71.28 94.55
14D 1450 86586 4029 79.4 120.33 159.61 Se aplicará el procedimiento siguiente: 185
97777 4011 83.2 129.44 171.3
109550 3968 85.7 138.91 184.26
120740 3864 87 147.00 195.00 Se aplicará el procedimiento siguiente: 220
131940 3683 86.8 153.51 203.63
143130 3433 85.6 157.5 208.92
154910 3080 82.8 158.33 210.02
166100 2676 79.4 154.06 204.36
18D 960 121830 2908 79.4 122.69 162.74 Y355-6 200
137580 2895 83.2 131.67 174.65
154160 2864 85.7 141.64 187.88
169910 2790 87 149.89 198.82
185650 2659 86.8 156.52 207.62 Y355-6 220
201400 2479 85.6 160.59 213.01
217980 2225 82.8 161.43 214.13
233730 1934 79.4 157.08 208.36
20D 960 167130 3598 79.4 207.77 275.61 Se trata de un sistema de control de las emisiones de gases de escape. 380
188730 3583 83.2 222.99 295.8
211470 3545 85.7 239.87 318.18
233070 3452 87 253.84 336.71
254670 3290 86.8 265.07 351.61
276270 3067 85.6 271.96 360.76
299010 2752 82.8 273.39 362.64
320610 2392 79.4 266.02 352.87

4. Estructura


ElVentiladores de ventilación centrífugaestán compuestos principalmente por el impulsor, la carcasa, la entrada de aire, la puerta de regulación y la parte de la transmisión.


(1) El impulsor está formado por 12 hojas de perfil de aire inclinadas hacia atrás, soldadas entre el disco frontal cónico y el disco trasero plano.El uso de palas en forma de perfil aéreo garantiza una alta eficienciaEl impulsor ha sido calibrado por equilibrio estático y dinámico, por lo que funciona sin problemas.Las estructuras del impulsor de la ventilación y los ventiladores de corriente de aire inducidos del mismo número de máquina son las mismas.


(2) La carcasa es un cuerpo voluto soldado con placas de acero ordinarias.La carcasa del ventilador de succión simple está hecha en tres formas diferentes (La carcasa de Ng8 ~ 12 está hecha de una estructura integral y no se puede desmontarEl ventilador inducido y la placa de desplazamiento se engrosan adecuadamente para evitar el desgaste.

(3) La entrada de aire convergente y aerodinámica se forma en una estructura integral y se fija en el lado de entrada del ventilador con pernos.

(4) El dispositivo utilizado para ajustar el caudal del ventilador está instalado axialmente delante de la entrada de aire, con un rango de ajuste de 0° (totalmente abierto) a 90° (totalmente cerrado).Ajuste la posición de la palanca de la puertaPara un ventilador de ciclón derecho, empujar la palanca de abajo hacia arriba cambiará la dirección de completamente cerrado a completamente abierto;para un ventilador izquierdo, tirando de la palanca de arriba hacia abajo cambiará de dirección completamente cerrada a totalmente abierta.

(5) El eje principal de la parte de transmisión está hecho de acero de alta calidad, y este ventilador utiliza rodamientos de rodadura.N218~28 utilizar dos cajas de rodamiento independientes tipo almohadaLa caja de rodamientos está equipada con un termómetro e indicador de nivel de aceite (sólo para ventiladores de corriente de aire inducidos).La cantidad de aceite añadido se ajusta a los requisitos de la marca de nivel de aceiteSi se utiliza grasa en la caja de rodamientos cilíndricos integrales N28­16, se debe añadir un deflector de aceite al lado de la bola de la caja de rodamientos y se ha prefabricado su ranura de fijación.El ventilador de corriente de aire inducido está equipado con un dispositivo de refrigeración por aguaEl consumo de agua varía con la temperatura, y generalmente se considera que es de 05 ~ 1 m2/h.
