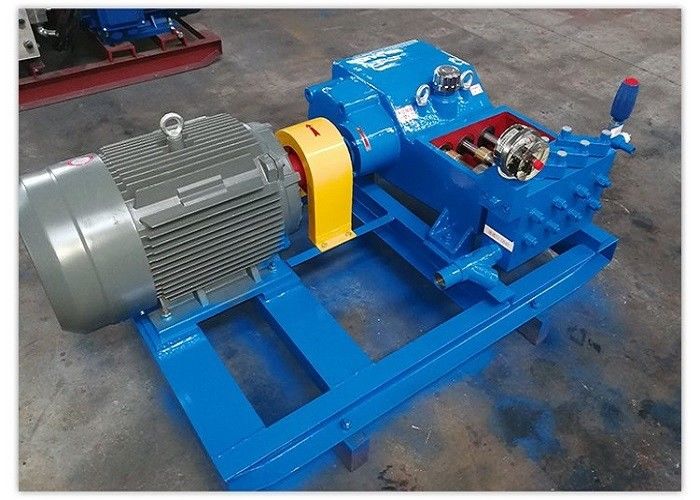

3WP35 Bomba de inyección triplex recíproca Bomba de inyección eléctrica
-
Resaltar
Pumpas de hidrógeno de alta presión
,Pumpas de inyección de alta presión de 14 mm
,Weishiepc 42 mm bomba de inyección eléctrica
-
Nombre del productobomba de émbolo triple de alta presión
-
El materialAcero aleado, acero inoxidable de martensita, SS316/316
-
Producción de equipos OEM/ODM- ¿ Qué?
-
Diámetro del inyector14 a 42 mm
-
Presión laboral4-452-50
-
CaracterísticasTriple
-
Lugar de origenChina.
-
Número de modelo3WP35
3WP35 Bomba de inyección triplex recíproca Bomba de inyección eléctrica
3WP35 Bomba de inyección triplex recíproca Bomba de inyección eléctrica
Pumpas de triplex de inyección de agua
La bomba recíproca de alta presión está compuesta principalmente por una parte de potencia compuesta por un asiento, un cigüeñal, una varilla de conexión, una cabeza cruzada, etc.con una capacidad de carga de más de 300 kPa,En el caso de las bombas alternativas, el sistema de control de la velocidad de la bomba se instala en un chasis común, con el sistema de transmisión y la fuente de energía.el motor lo transmite al cigüeñal a través de la correa o el reductor, y luego convierte la rotación en movimiento lineal a través de la varilla de conexión y la cabeza transversal.y controlar alternativamente el líquido que entra en el colector de aguaEl medio líquido en la válvula aumenta la presión y se envía al uso a través de la válvula de drenaje.con entradas y salidas en ambos lados para facilitar su colocación e instalación, y está equipado con una válvula de seguridad totalmente abierta.
ElBomba de inyeccióntiene las características de estructura compacta, tamaño pequeño, alta eficiencia, apariencia hermosa, operación y mantenimiento convenientes, movimiento ligero y flexible, etc. Al mismo tiempo,Se pueden hacer diferentes diseños especiales según los diferentes requisitos de los usuarios., diferentes entornos y diferentes métodos de transmisión para satisfacer las necesidades de la mayoría de los usuarios.
Especificación de la bomba de tríplex:
|
Carga nominal del inyector: 650 kg |
Duración de la carrera: 35 mm |
Peso: 120 kg |
|||||||||||
|
Modelo 3WP35Bomba recíproca triplex de alta presión |
|||||||||||||
| Diámetro del émbolo (mm) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| Presión de trabajo (MPa) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| Velocidad (min) | Flujo L/min M3/h Potencia KW | ||||||||||||
|
90 |
L/min | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| M3/h | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| KW | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
L/min | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| M3/h | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| KW | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | L/min | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| MP/h | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| KW | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | L/min | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| M3/h | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| KW | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | L/min | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| MP/h | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| KW | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
L/min | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| M3/h | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| KW | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
L/min | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| MP/h | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| KW | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | L/min | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| M3/h | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| KW | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | L/min | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| M3/h | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| KW | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ Cuando desea seleccionar un tipo de bomba recíproca de alta presión con un cierto caudal y presión y bomba de alta presión para medio especial,Por favor adquiere su último dibujo general y dibujo de la base de nuestra fábrica.
La aplicación de la bomba de triplex:
Nuestros productos son adecuados para su uso como bombas de proceso en las industrias de petróleo, química y fertilizantes, y también se pueden utilizar como limpieza y descalcificación de agua a alta presión en metalurgia, construcción,construcción naval, el azúcar, el papel y otras industrias, como fuentes de transmisión para máquinas hidráulicas, así como en alimentos, productos farmacéuticos, maquinaria, etc. Sectores que requieren la producción de líquidos de alta presión.
