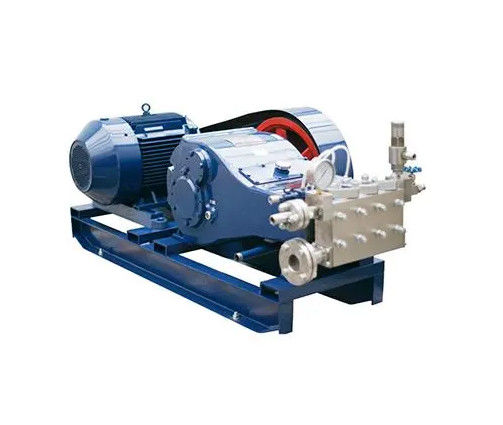

3WP20 Bomba recíproca de alta presión Bomba de tríplex
-
Resaltar
3WP20 Bomba de inyección de agua de alta presión
,Pampilla de inyección de alta presión ODM
,Bomba recíproca de alta presión de 45 MPa
-
Nombre del productoBomba recíproca triplex de alta presión
-
El materialAcero aleado, acero inoxidable de martensita, SS316/316
-
Producción de equipos OEM/ODM- ¿ Qué?
-
Diámetro del inyector10 a 30 mm
-
Presión de trabajo4 a 45 MPa
-
CaracterísticasTriple
-
Número de modelo3WP20
3WP20 Bomba recíproca de alta presión Bomba de tríplex
3WP20 Bomba recíproca de alta presión Bomba de tríplex
Pumpas de triplex de inyección de agua
1. Adecuado para la bomba de prueba de presión, bomba de limpieza de alta presión, bomba de medición, bomba de proceso, bomba de adición de medicamentos, bomba de presión hidrostática y bomba de transferencia de aceite, etc. para las válvulas y tuberías.
2- Tipo de montaje: tipo horizontal, tipo vertical, tipo fijo y tipo móvil.
3Tipo de accionamiento: tipo accionado por motor eléctrico, tipo accionado por motor diesel, tipo de polea de cinta, tipo de caja de cambios, tipo de regulación de velocidad electromagnética y tipo de ajuste de velocidad del inversor.
4Los datos técnicos que figuran en la ficha de datos son de referencia para la selección. Cada tipo de bomba está equipada con una válvula de ajuste de seguridad. La presión de cada bomba puede ajustarse arbitrariamente.
5En caso de que el caudal indicado en la ficha de datos no pueda satisfacer sus necesidades al seleccionar, puede ajustar el caudal mediante el ajuste de velocidad electromagnético.velocidad del inversor-ajuste o cambiar el diámetro del émbolo para obtener el caudal solicitado.
Especificación de la bomba de tríplex:
|
Carga nominal del inyector: 350 kg |
Duración de la carrera: 20 mm |
Peso: 80 kg |
|||||||||||
|
El modelo 3WP20 de la bomba recíproca triplex de alta presión |
|||||||||||||
| Diámetro del émbolo (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
Presión laboral (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| Velocidad (min) | Flujo L/min M3/h Potencia KW | ||||||||||||
|
150 |
L/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| M3/h | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| M3/h | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| M3/h | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| M3/h | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| M3/h | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
En el caso de los vehículos de motor | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| M3/h | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| M3/h | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| M3/h | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ Cuando desea seleccionar un tipo de bomba recíproca de alta presión con un cierto caudal y presión y bomba de alta presión para medio especial,Por favor adquiere su último dibujo general y dibujo de la base de nuestra fábrica.
La aplicación de la bomba de triplex:
1Aplicaciones de alta presión
ElBomba de inyección triple de alta presiónestá diseñado para crear una alta presión de descarga, por lo que se utiliza ampliamente en secadores de pulverización, limpieza por chorro, limpieza a presión, campos de petróleo móviles y bombas de barro para perforación,limpieza de aguas residuales y otras aplicaciones de alta presión.
2Las industrias de celulosa y papel
El proceso de fabricación de papel requiere bombas de alta presión.Bomba de inyección triple de alta presiónEl sistema de descarga de alta presión puede ayudar a proporcionar la descarga de alta presión requerida, por lo que es ampliamente utilizado en este sector.
3Industria de transformación
ElBomba recíproca de alta presiónes muy adecuado para muchos procesos que requieren bombas de descarga de alta presión de tamaño compacto.estas bombas se utilizan ampliamente en las industrias de procesamiento.
4Sector de la construcción
Aparte de la limpieza a alta presión, elBomba recíproca de alta presiónTambién se utiliza ampliamente en equipos de carreteras y equipos de construcción debido a su capacidad para generar una alta presión de descarga.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
