GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler

Tipo GPR 3.5 ~ 60m2 Intercambiador de calor de tubo de cáscara de alta eficiencia de aceite de refrigeración de tubo de aluminio con aletas

Productos - Equipo del tratamiento de aguas - Refrigerador de Shell y del tubo
  • Resaltar

    3.5M2 Refrigerador de cascarón y tubo

    ,

    60m2 de refrigeración de tuberías y cascaras

    ,

    Intercambiador de calor de tubo de aluminio con concha de aleta

  • Nombre del producto
    cáscara y cambiador de calor del tubo
  • El material
    de aluminio
  • Características
    Alta eficiencia
  • Capacidad
    3.5 ~ 60m2
  • Servicio
    Producción de equipos
  • Aplicación
    Para aceite de refrigeración
  • Lugar de origen
    China.
  • Número de modelo
    El GPR

Tipo GPR 3.5 ~ 60m2 Intercambiador de calor de tubo de cáscara de alta eficiencia de aceite de refrigeración de tubo de aluminio con aletas

  • GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler
  • GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler
Obtener precio Contactar ahora

Tipo de GPR 3,5 a 60 m2Intercambiador de calor de tubo de cáscara de alta eficiencia, refrigerador de aceite de tubo de aluminio con aletas

Descripción general del producto

Intercambiador de calor de concha y tubo(STHE) es un tipo de dispositivo de intercambio de calor construido utilizando un gran recinto cilíndrico, o cáscara, que tiene haces de tubos perfectamente espaciados compactados en su interior.Los intercambiadores de calor de cáscara y tubo son la forma más común de diseño de intercambiadores de calor.
Intercambiadores de calor de tubos de cáscaraSe utilizan para una variedad de aplicaciones y satisfacen las necesidades de una variedad de industrias.pueden adaptarse a los requisitos de cualquier operación de fabricación o producción.

Parámetros del producto

Modelo A. No B. El trabajo C. Las D ¿ Qué es? F: el precio G. D1 D2 L1 L2 No H2 H3 M. Yo...
El GPR-3.5 1035 80 750 φ165 140 215 105 DN25 G1 650 205 154 153 95 5-G1/4 4-φ12
El GPR-4 840 110 550 φ180 142 240 150 DN32 G11/2" 400 220 180 160 102 5-G1/4 4-φ14
El GPR-5 1020 110 730 φ180 142 240 150 DN32 G11/2" 580 220 180 160 102 5-G1/4 4-φ14
El GPR-6 1180 110 860 φ180 157 240 150 DN40 G11/2" 710 220 180 160 102 5-G1/4 4-φ14
El GPR-7 1340 110 1050 φ180 142 240 150 DN40 G11/2" 900 220 180 160 102 5-G1/4 4-φ14
El GPR-8 1490 110 1200 φ180 142 240 150 DN40 G11/2" 1050 220 180 160 102 5-G1/4 4-φ14
El GPR-9 1640 110 1350 φ180 142 240 150 DN40 G11/2" 1200 220 180 160 102 5-G1/4 4-φ14
El GPR-10 1850 110 1560 φ180 142 240 150 DN40 G11/2" 1350 220 180 160 102 5-G1/4 4-φ14
El GPR-11 1170 182 800 φ299 186 372 260 DN 65 G2 " 650 360 238 220 168 5-G1/2 4-φ18
El GPR-12 1240 182 870 φ299 186 372 260 DN 65 G2 " 720 360 238 220 168 5-G1/2 4-φ18
El GPR-13 1315 182 945 φ299 186 372 280 DN 65 G2 " 795 360 238 220 168 5-G1/2 4-φ18
El GPR-15 1370 182 1000 φ299 186 372 260 DN 65 G2 " 850 360 238 220 168 5-G1/2 4-φ18
El GPR-16 1470 182 060 φ299 206 372 260 DN 65 G2 " 910 360 238 220 168 5-G1/2 4-φ18
El GPR-17 1535 182 1125 φ299 206 372 260 DN 65 G2 " 925 360 238 220 168 5-G1/2 4-φ18
El GPR-18 1600 182 1190 φ299 206 372 260 DN 65 G2 " 1040 360 238 220 168 5-G1/2 4-φ18
El GPR-19 1685 182 1275 φ299 206 372 260 DN 65 G2 " 1125 360 238 220 168 5-G1/2 4-φ18
El GPR-20 1750 182 1340 φ299 206 372 260 DN 65 G2 " 1190 360 238 220 168 5-G1/2 4-φ18
El GPR-21 1830 182 1420 φ299 206 372 260 DN 65 G2 " 1270 360 238 220 168 5-G1/2 4-φ18
El GPR-22 1905 182 1495 φ299 206 372 260 DN 65 G2 " 1345 360 238 220 168 5-G1/2 4-φ18
El GPR-23 1990 182 1580 φ299 206 372 260 DN 65 G2 " 1430 360 238 220 168 5-G1/2 4-φ18
El GPR-24 2055 182 1645 φ299 206 372 260 DN 65 G2 " 1495 360 238 220 168 5-G1/2 4-φ18
El GPR-25 2120 182 1710 φ299 206 372 260 DN 65 G2 " 1560 360 238 220 168 5-G1/2 4-φ18
El GPR-27 2285 182 1845 φ299 220 372 260 DN 65 G2 " 1695 360 238 220 168 5-G1/2 4-φ18
El GPR-28 2350 182 1910 φ299 220 372 260 DN 65 G2 " 1760 360 238 220 168 5-G1/2 4-φ18
El GPR-30 2500 182 2060 φ299 220 372 260 DN 80 G21/2" 1910 360 238 220 168 5-G1/2 4-φ18
El GPR-34 1740 230 1260 φ351 240 445 320 DN 80 G21/2" 1110 420 278 246 194 5-G1/2 4-φ18
El GPR-35 1780 230 1300 φ351 240 445 320 DN 80 G21/2" 1150 420 278 246 194 5-G1/2 4-φ18
El GPR-37 1855 230 1375 φ351 240 445 320 DN 80 G21/2" 225 420 278 246 194 5-G1/2 4-φ18
GPR-40, también conocido como 1970 230 1490 φ351 240 445 320 DN 80 G21/2" 1340 420 278 246 194 5-G1/2 4-φ18
El GPR-41 2010 230 1530 φ351 240 446 320 DN 80 G21/2" 1380 420 278 246 194 5-G1/2 4-φ18
El GPR-44 2125 230 1645 φ3511 240 445 320 DN 80 G21/2" 1495 420 278 246 194 5-G1/2 4-φ18
GPR-45, también conocido como 2165 230 1685 φ351 240 445 320 DN 80 G21/2" 1535 420 278 246 194 5-G1/2 4-φ18
El GPR-48 2280 230 1800 φ351 240 445 320 DN 80 G21/2" 1650 420 278 246 194 5-G1/2 4-φ18
El GPR-50 2360 230 1880 φ351 240 445 320 DN 80 G21/2" 1730 420 278 246 194 5-G1/2 4-φ18
El GPR-51 2390 230 1910 φ351 240 445 320 DN 80 G21/2" 1760 420 278 246 194 5-G1/2 4-φ18
El GPR-54 2500 230 2020 φ351 240 445 320 DN 80 G21/2" 1870 420 278 246 194 5-G1/2 4-φ18
El GPR-55 2540 230 2060 φ351 240 445 320 DN 80 G21/2" 1910 420 278 246 194 5-G1/2 4-φ18
El GPR-60 2730 230 2250 φ351 240 445 320 DN 80 G21/2" 2100 420 278 246 194 5-G1/2 4-φ18

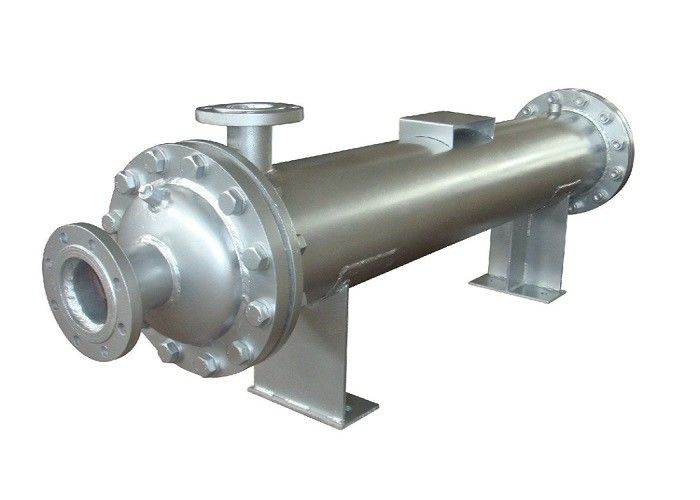

Imagen del producto

Tipo GPR 3.5 ~ 60m2 Intercambiador de calor de tubo de cáscara de alta eficiencia de aceite de refrigeración de tubo de aluminio con aletas 0

Características del producto


1- Costo
Una ventaja importante de los intercambiadores de calor de caparazón y tubo es su coste, que es mucho menor que el de los refrigeradores tipo placa.

2. Capacidad térmica
Los intercambiadores de calor deben ser capaces de soportar un amplio rango de temperaturas, que varían según la aplicación.Los intercambiadores de calor de concha y tubo tienen una capacidad de trabajo a altas temperaturas y pueden adaptarse a cualquier condición.

3Presión.
Intercambiadores de conchas y tubosestán probados y diseñados para soportar los extremos causados por las variaciones de presión y cumplen los códigos de la ASME y el PED.

4Pérdida de presión
Los intercambiadores de calor de concha y tubo están diseñados para hacer frente a la pérdida de presión y mantenerla al mínimo dentro de los criterios de diseño.

5. Ajustes
El diseño de los intercambiadores de calor de cubierta y de tubo puede ajustarse para adaptarse a cualquier proceso de producción.y la disposición de las tuberías se puede modificar para adaptarse específicamente a las necesidades de una aplicación.

6Expansión térmica
El diseño de varios tubos de los intercambiadores de calor de la cáscara y del tubo permite la expansión térmica entre los tubos y la cáscara.Esta configuración le da al intercambiador de calor la capacidad de manejar fluidos inflamables y tóxicos.
