GB/T 9770 Cinturón transportador reforzado de acero Cinturón transportador de cuerda de alambre para transmisión de material
-
Resaltar
GB/T 9770 Cintas transportadoras de cable de acero
,Cinturones transportadores de cable de acero antirrompido
,Cinturón transportador de cuerda de alambre de 1400 mm
-
Nombre del productoCintas transportadoras de cable de acero
-
El materialTejido de caucho+EP
-
CalidadAlto nivel
-
UtilizaciónTransimission material
-
CaracterísticasResistente al calor
-
Ancho del cinturónLas demás:
-
Lugar de origenChina.
-
CertificaciónGB/T 9770
-
Número de modeloSector de actividad
GB/T 9770 Cinturón transportador reforzado de acero Cinturón transportador de cuerda de alambre para transmisión de material
GB/T 9770 Cinturón transportador reforzado de acero Cinturón transportador de cuerda de alambre para transmisión de material
Descripción del producto:

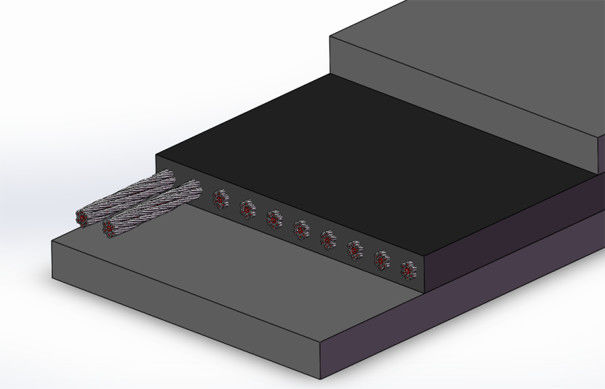

La cinta transportadora de alambre de acero es una cinta transportadora de caucho con alambre de acero como esqueleto.Tiene las ventajas de una alta resistencia a la tracción, buena resistencia a los impactos, larga vida útil, pequeño alargamiento en uso, buena formación de ranuras y buena resistencia a la flexibilidad.Las grandes distancias, y a altas velocidades.
Parámetro del producto:
1) Cintas transportadoras de cable de alambre ejemplos de marcas (normas de aplicación: GB/T 9770)
por ejemplo, GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Código estándar
1400 ------ longitud (m)
2200 ------ Ancho (mm)
ST3150 ------ Especificaciones de resistencia
8+8 ------ El grosor del pegamento de revestimiento superior e inferior
H ------ Código del nivel de rendimiento de la capa de cobertura
2) Especificación de la resistencia de la cinta transportadora de cable de acero:
| Punto de trabajo | Sección 630 | St800 | Sección 1 | No incluye: | No más de 600 | El año 2000 | No se puede utilizar. | No se incluyen en la lista. | No se puede utilizar | St4000 | No se puede utilizar. | No está bien. | Sección 5 |
|
Resistencia a la tracción longitudinal N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Diámetro nominal máximo del cable de alambre En el caso de los |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Espaciado entre cables de alambre En el caso de los |
10 ± 1.5 | 10 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 12 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 16 ± 1.5 | 17 ± 1.5 | 17 ± 1.5 |
|
espesor del pegamento de la cubierta superior En el caso de los |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
espesor inferior del pegamento de la cubierta En el caso de los |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Especificación del ancho de la cuerda de alambre:
|
Ancho En el caso de los |
Número de cables de alambre | ||||||||||||
| Sección 630 | St800 | Sección 1 | No incluye: | No más de 600 | El año 2000 | No se puede utilizar. | No se incluyen en la lista. | No se puede utilizar | St4000 | No se puede utilizar. | No está bien. | Sección 5 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Tabla de rendimiento de la cinta transportadora de cable de alambre que cubre la capa:
| Código de nivel | Resistencia del cordón de tracción, MPa≥ | Elongación en el momento de la ruptura, %≥ | Cantidad de desgaste, mm3≤ |
| D | 18 | 400 | 90 |
| H. | 25 | 450 | 120 |
| - ¿ Qué? | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| Nota:D En condiciones de trabajo de desgaste intenso;H En condiciones de trabajo de rasguño intenso;L En condiciones normales de trabajo;P Resistente al aceite, al calor, al ácido y alcalino,Cintas transportadoras resistentes al frío y generalmente ignífugas | |||
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
